Vi spiego dettagliatamente come cablare il rele' per comandare manualmente il kit Xenon.
Acquistate un rele' a 5 pin, possibilmente con portafusibile incorporato ma se non lo trovate va benissimo lo stesso
esiste anche la versione a 4 pin che si differenzia da quello a 5 pin per avere un solo pin numerato 87
Ora vi spiego come cablarlo

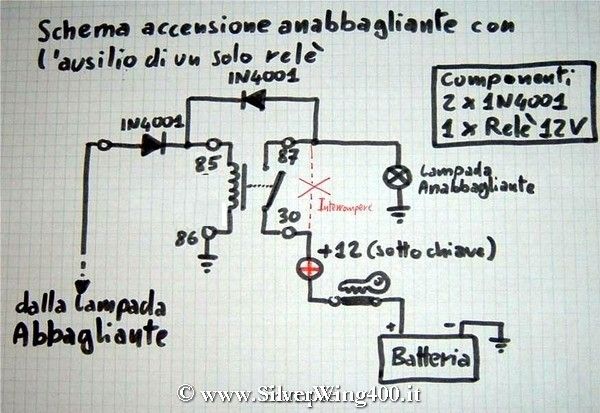

ho usato lo schema elettrico che ha disegnato Sabba con una piccolissima modifica, ho invertito i pin 85 e 86 e ho utilizzato dei diodi da 3Amper perche' hanno i reofori piu' grandi rispetto al diodo 1N4001 o 1N4007
Prendete due spezzoni di filo lunghi 15 cm e terminateli da una parte con i fastom (con il dentino)

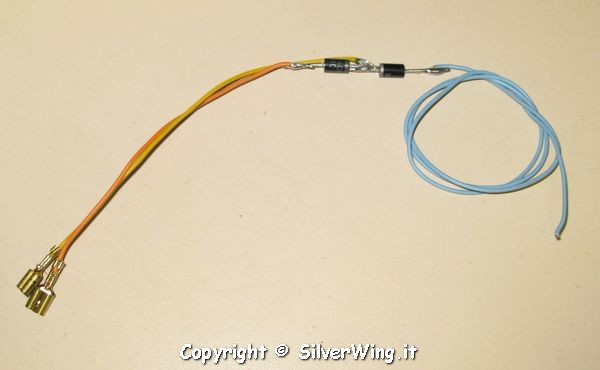

poi prendete i due diodi e saldateli coassialmente rivolgendo le fascette bianche l'una contro l'altra
poi saldate il filo GIALLO al centro e il filo ARANCIO su un estremo di un diodo
sull'altro diodo rimasto vuoto saldate il filo azzurro lungo circa 20 cm
poi prendete una guaina termo restringente e infilatela sui diodi
poi prendete lo zoccolo bianco del rele' e infilate il filo GIALLO nella posizione 85 e il filo arancio nella posizione 87
ora passiamo al filo di alimentazione del ballast. Prendete il filo NERO e accoppiateci uno spezzone di filo NERO e terminatelo con un fastom ad occhiello, l'altro capo del filo NERO termonatelo con un fastom, stessa cosa con il filo ROSSO
infilate il filo NERO nella posizione 86 e il filo ROSSO nella posizione 87A del rele a 5pin
oppure nella stessa posizione 87 del rele a 4 pin insieme al filo arancione
ora passiamo al filo di alimentazione che si collega allo zoccolo originale H7 della lampada alogena
prendete un filo lungo circa 30 cm e termonatelo con un fastom maschio del tipo lungo
infilateci una guaina termorestringente
nell'altra estremita' metteteci un fastom femmina sempre del tipo con il dentino
infilate questo filo nella posizione 30
Il filo AZZURRO va saldato sul filo BLU del connettore MARRONE (lato scooter) del gruppo ottico anteriore, mentre il filo GIALLO/VERDE va infilato sul filo BIANCO dello zoccolo nero che si innesta nella lampada alogena H7. Il fastom ad occhiello va fissato sul bulloncino del telaietto che si trova vicino al regolatore di tensione.
Con questo spero di avervi spiegato bene come si realizza il tutto, se ci sono dubbi sapete dove trovarmi.
